45號鋼熱處理大家應(yīng)該都很清楚了啦，龍拓金屬技術(shù)客服本來沒必要對45號鋼熱處理發(fā)布解答，但是為了更全面，更細(xì)微的服務(wù)大眾，還是公布45號鋼熱處理解決方案，歡迎大家品鑒。

45號鋼熱處理之正火規(guī)范：

正火溫度850-870℃，鄭貨后硬度170-217HBW。可改善毛坯（＜160HBW）的可加工性。

45號鋼熱處理之冷壓毛坯軟化處理規(guī)范：

740-760℃*4-6h保溫，再以5-10℃/h的冷速降溫到≤600℃，出爐空冷。

處理前硬度≤197HBW，處理后硬度≤156HBW。

45號鋼熱處理球化處理規(guī)范：

1）760℃*0.5h保溫再以20℃/h的冷速冷卻到700射殺丟，再爐冷，得到完全的球化組織。

2）755℃*0.5h保溫，再以20℃/h的冷卻速度冷卻到680℃，在爐冷，也可以得到完全的球化組織。

45號鋼熱處理之調(diào)質(zhì)處理規(guī)范：

1）淬火溫度：箱式爐830-850℃，保溫1.0-1.2h。

2）淬火溫度：鹽浴爐820-840℃，保溫0.4-0.5h。

鹽水或者油冷卻，回火溫度520-540攝氏度會，保溫1-2h。

45號鋼熱處理之雙重淬火規(guī)范：

淬火溫度（850±10）℃，保溫30min，油冷；二次加熱，預(yù)熱溫度650℃，預(yù)熱100min，淬火溫度（810±10）℃，保溫10-15min，水冷到100-160℃；再入爐回火：（600±10）℃*60-90min，出爐空冷。

45號鋼熱處理之亞溫淬火：

箱式爐770-780℃加熱，按照1.2min/mm保溫，水冷。在鹽浴爐中（780±10）℃加熱，按照0.2-0.36min/mm保溫，在三硝水溶液（密度為1.4-1.45kg/l）中淬火到200射手低，取出空冷。

45號鋼熱處理之噴射淬火規(guī)范：

箱式爐加熱，550℃*1h預(yù)熱，再加入鹽浴爐中加熱（830±10）℃*2h，淬入w(NACL)為10%的水溶液中冷卻2min，加入（380±10）℃爐中回火4h。

底部硬度為30-33HRC，底平面四周硬度為45-47HRC。

45號鋼熱處理之碳氮共滲淬火規(guī)范：

800℃碳氮共滲4h+淬火+180℃*2h回火。

滲層深度0.5-0.6mm，硬度≥900HV0.1。

45號鋼熱處理之鍍鎳+滲硼+淬火+回火規(guī)范：

先進性（92±2）℃*60min鍍鎳；鍍后進行350℃*2h空冷處理，在（820±10）℃鹽溶爐中加熱熱頭后空冷；在鹽浴中加熱810℃*4-5min，160-180℃咸浴中淬火，在硝鹽中進行320℃*2h回火，熱水沖洗，滲層厚度100-110um，硬度1200HV0.1，滲層結(jié)構(gòu)致密。

45號鋼熱處理之復(fù)合強化處理規(guī)范：

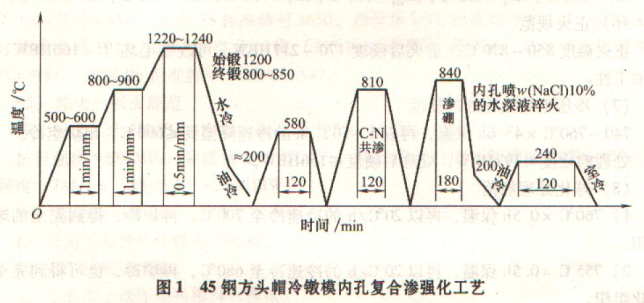

 45號鋼方頭帽冷鐓模內(nèi)孔符合滲強化工藝如圖1所示：

1）鍛造和鍛熱調(diào)質(zhì)處理，鑄造比為2-5時候，采用輕-重-輕鍛造法，最好用三墩三拔，最后一次禍端成形后用800-850℃預(yù)熱淬火，接著高溫回火。

2）內(nèi)孔碳氮共滲，模具清晰干燥后，內(nèi)控圖上KCN-1膏體碳氮共滲劑，孔內(nèi)塞滿膏劑，干燥后密封裝箱，用舊滲碳劑做填料即可進行810-820℃*2-3h的碳氮共滲，滲層深度為0.65-0.75mm。

3）內(nèi)孔滲硼，將經(jīng)過碳氮共滲的45號鋼冷鐓模內(nèi)孔拋光到Ra0.8um，清理干凈后，涂以膏體滲硼劑，因為內(nèi)控小將涂料填滿，自然干燥后密封裝箱，按照840℃*3h身旁，保溫后開箱直接對冷鐓模內(nèi)孔噴水溶液冷卻。

4）內(nèi)孔噴水冷卻，對內(nèi)控進行噴水冷卻，淬火冷卻至200℃后油冷，立即轉(zhuǎn)入240℃硝酸鹽槽內(nèi)回火2h，表面滲硼硬度1600-1900HV，碳氮共滲層硬度62-65HRC。由表向里硬度梯度平緩。

更多有關(guān)45號鋼熱處理相關(guān)精彩資訊如下：

模具鋼            碳素結(jié)構(gòu)鋼            S45C           cr12熱處理              40Cr熱處理             H13模具鋼熱處理

1.1730             Q235A            20Mn            XC18S             65號鋼          10號鋼             50號鋼
