日本高清不卡中文字幕视频,亚洲制服另类无码专区,国产精品久久久久久av福利

產(chǎn)品中心

聯(lián)系方式

銷售熱線：0512-50356649

圖文傳真：0512-50356649

經(jīng)理手機(jī)：15250223733

郵箱：15250223733@163.com

地址：江蘇省昆山市包家橋路271號

高速鋼

當(dāng)前位置：網(wǎng)站首頁 >產(chǎn)品中心 >模具鋼材 >高速鋼

所屬系列：高速鋼
產(chǎn)品名稱：W9Mo3Cr4V高速鋼
產(chǎn)品價格：電議
執(zhí)行標(biāo)準(zhǔn)：GB/T 9941-1988
庫存數(shù)量：33T
產(chǎn)地廠家：寶鋼、東北特鋼、天工國際、長城特鋼
產(chǎn)品規(guī)格：W9Mo3Cr4V板材、W9Mo3Cr4V圓棒
產(chǎn)品用途：高速精密沖壓模、復(fù)雜模、薄片沖壓模等

銷售熱線：0512-50356649

15250223733（微信同號）

在線咨詢：

在線訂購

產(chǎn)品描述

國產(chǎn)高速鋼 W9Mo3Cr4V產(chǎn)品簡介

W9Mo3Cr4V高速鋼為國產(chǎn)高速鋼。

國產(chǎn)高速鋼 W9Mo3Cr4V產(chǎn)品特性

W9Mo3Cr4V高速鋼是W-Mo系高速切削用鋼，代號為W9，簡寫代號9-3-4-1。該鋼熱塑性、可磨削性好，易鍛改軋，具有高的硬度、熱硬性及高溫硬度，韌性和熱塑性優(yōu)于W18Cr4V高速鋼。

國產(chǎn)高速鋼 W9Mo3Cr4V化學(xué)成分

鋼號	龍拓鋼號	C	Si	Mn	Cr	Mo	W	V
W9Mo3Cr4V	LT-W9Mo3Cr4V	0.77-0.87	0.20-0.40	0.2-0.4	3.8-4.4	2.7-3.3	8.50-9.50	1.3-1.7

國產(chǎn)高速鋼 W9Mo3Cr4V力學(xué)性能

退火態(tài)硬度≦255HBW，其他加工狀態(tài)硬度≦269HBW。

國產(chǎn)高速鋼 W9Mo3Cr4V熱處理規(guī)范及組織

普通退火規(guī)范
840~860℃×2~3h，以20~30℃/h的冷速冷卻，730℃×5~6h等溫，隨爐冷卻到500~600℃出爐空冷。
退火周期很長，時間達(dá)20~40h或者10~25h。
快速退火規(guī)范
工件隨爐升溫到600~650℃，以20~40℃/h的加熱速度繼續(xù)升溫至860~880℃，保溫0.1~0.3h，再以40~60℃/h的冷卻速度爐冷至780~800℃，然后按30~40℃/h的冷卻速度爐冷至600~650℃，出爐空冷。
快速退火可代替常規(guī)退火工藝用于高速鋼鑄造毛坯、焊接毛坯和返修工具淬火前的退火氣，顯著縮短熱處理周期，減少能耗，提高工具使用壽命20%~30%.
循環(huán)退火規(guī)范
退火上限溫度為840℃，退火下限溫度為680℃，經(jīng)三次循環(huán)退火。鋼棒直徑為20mm時，加熱時間為10min。
循環(huán)退火可代替普通等溫退火，對模具毛坯進(jìn)行預(yù)先熱處理，可縮短加熱保溫時間，細(xì)化奧氏體晶粒，改善組織，提高鋼的強(qiáng)度、韌性和高速鋼焊接工具的強(qiáng)度，有利于消除淬火過熱，防止晶粒異常長大和形萘狀組織，有利于減少淬火變形和提高性能。
普通淬火、回火規(guī)范
預(yù)熱溫度840℃，加熱時間按30s/mm計算，淬火溫度1180~1190℃，加熱時間按15s/mm計算，油冷，回火550~560℃×1h×2次，空冷。
改進(jìn)型淬火、回火規(guī)范

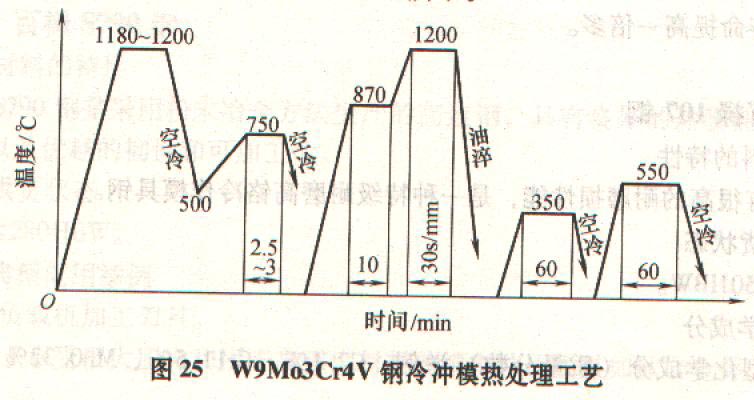

W9Mo3Cr4V鋼冷漠熱處理工藝如圖25示

W9Mo3Cr4V高速鋼
真空淬火+深冷+二次回火復(fù)合工藝

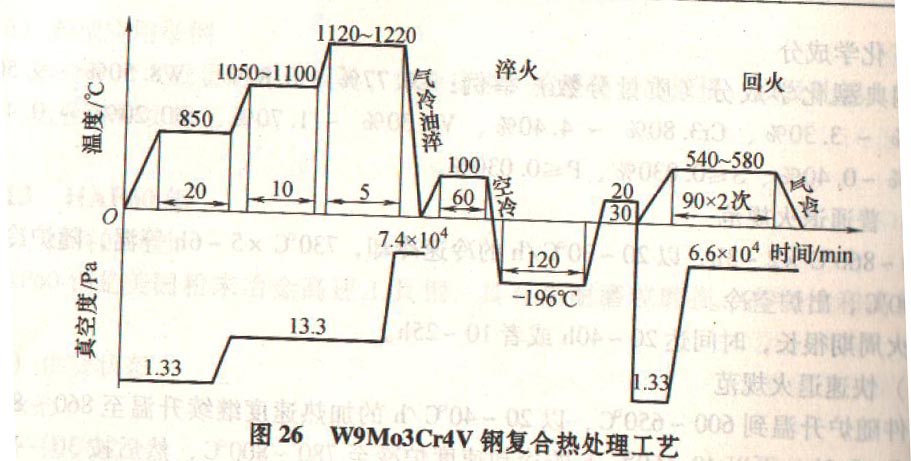

W9Mo3Cr4V鋼復(fù)合熱處理工藝如圖26所示：

W9Mo3Cr4V
該工藝處理后硬度為66.HRC，比相同溫度淬火加三次回火硬度提高1~2HRC，金相組織為回火馬氏體+碳化物+少量殘留奧氏體，殘留奧氏體的體積分?jǐn)?shù)為2.6%。

國產(chǎn)高速鋼 W9Mo3Cr4V交貨狀態(tài)

鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應(yīng)在合同注明。

國產(chǎn)高速鋼 W9Mo3Cr4V用途舉例

W9Mo3Cr4V高速鋼主要用途如下：
1)可代替W18鋼、M2鋼用于制造刀具，以及冷擠壓模具等。
2)高速精密沖壓模、復(fù)雜模、薄片沖壓模等。
3）W9Mo3Cr4V鋼冷沖模采用1170℃淬火，540℃×1.5h×3次回火，低沖擊能量下的疲勞使用壽命提高10倍，高沖擊能量的疲勞使用壽命提高4倍。
4）采用GCr15鋼制作沖制高速鋼機(jī)用鋸條圓弧及孔的冷沖模，因強(qiáng)度及耐磨性不足只能沖1萬~2萬支鋸條，后采用W9Mo3Cr4V高速鋼也只能沖3萬~5萬支鋸條，再改采用改進(jìn)型淬火、回火熱處理工藝，則可沖27萬支鋸條。
5）采用W18Cr4V鋼制作的落料模沖頭，每個沖頭僅能沖2000個孔，失效形式幾乎都是沿臺階處脆斷。改用W9Mo3CR4V鋼制作，并將臺階處改R1.5mm圓角，沖頭工作部分長度減少2mm，淬火回火氣后，沖頭使用壽命可提高到?jīng)_制16000孔。
6）W9Mo3Cr4V鋼制沖頭經(jīng)真空熱處理加深冷處理后，平均使用壽命不單純真空熱處理的使用壽命提高一倍多。

國產(chǎn)高速鋼 W9Mo3Cr4V現(xiàn)貨規(guī)格

W9Mo3Cr4V圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標(biāo)訂做；
W9Mo3Cr4V扁鋼：現(xiàn)貨充足，接受非標(biāo)定做；
W9Mo3Cr4V六角棒：現(xiàn)貨充足，接受非標(biāo)訂做；
W9Mo3Cr4V無縫管：現(xiàn)貨充足，接受非標(biāo)訂做；
W9Mo3Cr4V板材：毛板、精板規(guī)格齊全，現(xiàn)貨充足，接受非標(biāo)訂做。

國產(chǎn)高速鋼 W9Mo3Cr4V相關(guān)產(chǎn)品

W9Mo3Cr4V高速鋼；

更多有關(guān)W9Mo3Cr4V高速鋼的精彩資訊歡迎關(guān)注龍拓金屬網(wǎng)，若果您對W9Mo3Cr4V高速鋼的價格、廠家、性能以及用途等還有其他問題，可在下方留言板塊留言，也可致電模具鋼聯(lián)系，獲得您想要的答案。

國產(chǎn)高速鋼 W9Mo3Cr4V購買時所遇到的常見問題

•關(guān)于送貨的相關(guān)制度及規(guī)定

•產(chǎn)品購買后遇到問題怎么辦

•龍拓金屬付款方式

•如何實(shí)現(xiàn)在我司網(wǎng)站成功訂購產(chǎn)品

•關(guān)于貨物運(yùn)輸方式及費(fèi)用說明

下一篇：W18Cr4V

上一篇：W7Mo4Cr4V2Co5
