九九精品99久久久香蕉,婷婷色中文字幕综合在线,久久久久久久波多野结衣高潮

產(chǎn)品中心

聯(lián)系方式

銷售熱線：0512-50356649

圖文傳真：0512-50356649

經(jīng)理手機(jī)：15250223733

郵箱：15250223733@163.com

地址：江蘇省昆山市包家橋路271號(hào)

國(guó)產(chǎn)模具鋼

當(dāng)前位置：網(wǎng)站首頁(yè) >產(chǎn)品中心 >模具鋼材 >國(guó)產(chǎn)模具鋼

所屬系列：國(guó)產(chǎn)模具鋼
產(chǎn)品名稱：Cr8MoWV3Si模具鋼
產(chǎn)品價(jià)格：電議
執(zhí)行標(biāo)準(zhǔn)：GB/T 1299-1985
庫(kù)存數(shù)量：33T
產(chǎn)地廠家：寶鋼、東北特鋼、天工國(guó)際、長(zhǎng)城特鋼
產(chǎn)品規(guī)格：Cr8MoWV3Si圓棒（毛棒/光棒）、Cr8MoWV3Si板材（毛板/光板）
產(chǎn)品用途：適用于制作承受沖擊力較大、沖擊速度較高的精密冷沖模

銷售熱線：0512-50356649

15250223733（微信同號(hào)）

在線咨詢：

在線訂購(gòu)

產(chǎn)品描述

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼產(chǎn)品簡(jiǎn)介

Cr8MoWV3Si模具鋼為國(guó)產(chǎn)優(yōu)質(zhì)冷作模具鋼。Cr8MoWV3Si模具鋼是一款組織細(xì)化，性能優(yōu)異的模具鋼，具有高韌性Cr8MoWV3Si模具鋼雖然市場(chǎng)使用率不高，但是她的特性大家都是看在眼里的，如果您想購(gòu)買國(guó)產(chǎn)優(yōu)質(zhì)Cr8MoWV3Si模具鋼，不妨問問龍拓金屬。

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼產(chǎn)品特性

Cr8MoWV3Si模具鋼與Cr12MoV模具鋼相比，提高了碳含量、釩含量，使碳化物更細(xì)小均勻，Mo、W、V含量增多，保證了鋼中具有強(qiáng)韌性基體及細(xì)小均勻分布的特殊碳化物，可提高二次硬化能力和耐磨性、強(qiáng)韌性。因此Cr8MoWV3Si模具鋼的強(qiáng)度、韌性和耐磨性均優(yōu)于Cr12MoV模具鋼，且各種工藝性能良好，成本適中。
Cr8MoWV3Si模具鋼用于各種高強(qiáng)韌性鋼制作的模具，同時(shí)可進(jìn)行表面強(qiáng)化處理進(jìn)一步大幅度提高使用壽命。它還能用于冷沖裁模的表面處理工藝，有氮碳共滲、滲硼、TD法滲釩、滲鉻、氣相沉積TiN或TiC、化學(xué)鍍鎳磷合金和電火花熔覆硬質(zhì)合金等。Cr8MoWV3Si模具鋼在具有較高強(qiáng)韌性的同時(shí)，又具有優(yōu)異的耐磨性。Cr8MoWV3Si模具鋼在回火過(guò)程中彌散析出的特殊碳化物，這也是是Cr8MoWV3Si模具鋼比Cr12模具鋼具有更高的強(qiáng)韌性和耐磨性的重要原因。供貨狀態(tài)為退火態(tài)。

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼化學(xué)成分

鋼號(hào)	龍拓鋼號(hào)	C	Si	Mn	V	Mo	Cr
Cr8MoWV3Si	LT-Cr8MoWV3Si	0.95-1.10	0.9-1.2	0.3-0.6	2.2-2.7	1.4-1.8	0.8-1.2

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼力學(xué)性能

抗拉強(qiáng)度：當(dāng)1100℃淬火，550℃回火時(shí)，具有最高抗拉強(qiáng)度3487MPa；
屈服強(qiáng)度：當(dāng)1180℃淬火，550℃回火時(shí)，具有最高抗壓屈服強(qiáng)度2480MPa；

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼熱處理規(guī)范及組織

熱加工規(guī)范：開始溫度1150℃，終止溫度≥900℃，熱加工后緩冷。鋼胚接近終鍛溫度時(shí)，輕擊快打可提高鍛造質(zhì)量。
淬火、回火規(guī)范：淬火溫度1120-1150℃，回火溫度520-550℃，回火三次，硬度64-65HRC,調(diào)節(jié)工藝參數(shù)可調(diào)整強(qiáng)韌性和耐磨性的配合。

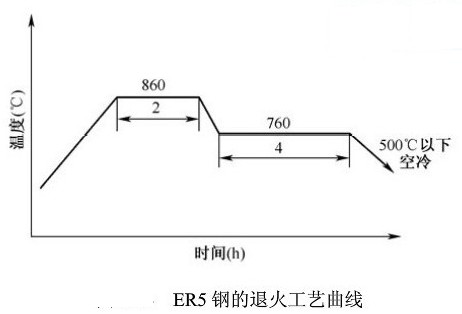

鍛造工藝：Cr8MoWV3Si模具鋼鍛造性能良好，始鍛溫度1150℃，終鍛溫度≥900℃。鍛后緩冷并及時(shí)退火，當(dāng)接近終鍛溫度時(shí)輕錘快打，可提高鍛造質(zhì)量。退火。退火工藝曲線如下圖，退火后硬度200-240HBS.淬火回火工藝。不同淬火、回火溫度對(duì)Cr8MoWV3Si模具鋼硬度的影響如下圖：

Cr8MoWV3Si模具鋼不同淬火溫度及三次回火（每次1h）后的硬度（HRC）。

回火溫度（℃）淬火溫度（℃）	500	530	550	570	600	630
1000	56.5	54.7	53.2	51.2	45.1	37.2
1050	61.0	60.0	23.0	56.2	51.2	40.2
1100	63.2	62.7	60.8	57.8	51.0	44.7
1120	64.0	65.0	64.0	62.2	57.0	47.7
1150	63.5	64.0	64.0	62.2	57.4	47.3
1180	63.3	65.1	64.7	63.8	59.1	49.3

龍拓金屬熱處理部對(duì)Cr8MoWV3Si模具鋼熱處理工藝有一個(gè)小提示，那就是對(duì)耐磨性要求又能保證高強(qiáng)韌性時(shí)，應(yīng)采用1150℃淬火，520-530回火三次，對(duì)重載服役條件下的模具，采用1120-1130℃淬火，550℃回火三次。

不同熱處理?xiàng)l件下的Cr8MoWV3Si模具鋼與CR12MOV模具鋼性能比較。

鋼號(hào)	淬火溫度（℃）	回火溫度（℃）	抗拉強(qiáng)度σbb(MPa)	屈服強(qiáng)度σb (MPa)	沖擊韌性值αkv (J/cm2)	硬度（HRC）	F（mm）
Cr8MoWV3Si	1120	510	3555.4	3255.6	45.37	64	4.45
Cr8MoWV3Si	1120	530	3898.4	3296.7	38.42	65	3.94
CR12MOV	1010	220	2740	2352	16.17	59.5	-

金相組織：

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼交貨狀態(tài)

鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應(yīng)在合同注明。

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼用途舉例

Cr8MoWV3Si模具鋼用途廣泛，可綜合如下：
1、適用于制作承受沖擊力較大、沖擊速度較高的精密冷沖模、重載冷沖模以及要求高耐磨的其他冷作模具。
2、適于制作精密沖裁模和冷鐓模。用它制作的電機(jī)硅鋼片沖裁模，其使用壽命目前為同類模具之最
3、適用于大型精密沖壓模具。用于硅鋼片沖裁模，一次刃磨使用壽命為21萬(wàn)次，總使用壽命高達(dá)360萬(wàn)次，是目前合金鋼沖模沖裁硅鋼片的較高使用壽命水平。
4、用于各種高強(qiáng)韌性鋼制作的模具

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼現(xiàn)貨規(guī)格

Cr8MoWV3Si模具鋼圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標(biāo)訂做；
Cr8MoWV3Si模具鋼扁鋼：現(xiàn)貨充足，接受非標(biāo)定做；
Cr8MoWV3Si模具鋼六角棒：現(xiàn)貨充足，接受非標(biāo)訂做；
Cr8MoWV3Si模具鋼無(wú)縫管：現(xiàn)貨充足，接受非標(biāo)訂做；
Cr8MoWV3Si模具鋼板材：毛板、精板規(guī)格齊全，現(xiàn)貨充足，接受非標(biāo)訂做。

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼相關(guān)產(chǎn)品

ER5模具鋼；

Cr12模具鋼；

Cr12MoV模具鋼。

更多精彩資訊歡迎與模具鋼聯(lián)系。

國(guó)產(chǎn)模具鋼 Cr8MoWV3Si模具鋼購(gòu)買時(shí)所遇到的常見問題

•關(guān)于送貨的相關(guān)制度及規(guī)定

•產(chǎn)品購(gòu)買后遇到問題怎么辦

•龍拓金屬付款方式

•如何實(shí)現(xiàn)在我司網(wǎng)站成功訂購(gòu)產(chǎn)品

•關(guān)于貨物運(yùn)輸方式及費(fèi)用說(shuō)明

下一篇：模具鋼硬度
