久久精品国产亚洲av高清,亚洲欧美中文日韩在线

產(chǎn)品中心

聯(lián)系方式

銷售熱線：0512-50356649

圖文傳真：0512-50356649

經(jīng)理手機：15250223733

郵箱：15250223733@163.com

地址：江蘇省昆山市包家橋路271號

國產(chǎn)模具鋼

當前位置：網(wǎng)站首頁 >產(chǎn)品中心 >模具鋼材 >國產(chǎn)模具鋼

所屬系列：國產(chǎn)模具鋼
產(chǎn)品名稱：Cr4W2MoV模具鋼
產(chǎn)品價格：電議
執(zhí)行標準：GB/T 1299-2000
庫存數(shù)量：33T
產(chǎn)地廠家：寶鋼、東北特鋼、天工國際、長城特鋼
產(chǎn)品規(guī)格：Cr4W2MoV板材、Cr4W2MoV圓鋼
產(chǎn)品用途：主要用于硅鋼片沖載模具。

銷售熱線：0512-50356649

15250223733（微信同號）

在線咨詢：

在線訂購

產(chǎn)品描述

國產(chǎn)模具鋼 Cr4W2MoV模具鋼產(chǎn)品簡介

Cr4W2MoV模具鋼為國產(chǎn)冷作模具鋼。Cr4W2MoV模具鋼是國內(nèi)一款非常優(yōu)異的的鋼種，如果您還在尋找高性價比Cr4W2MoV模具鋼，來看看龍拓金屬舉辦的Cr4W2MoV模具鋼大促在即活動吧，優(yōu)惠多多。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼產(chǎn)品特性

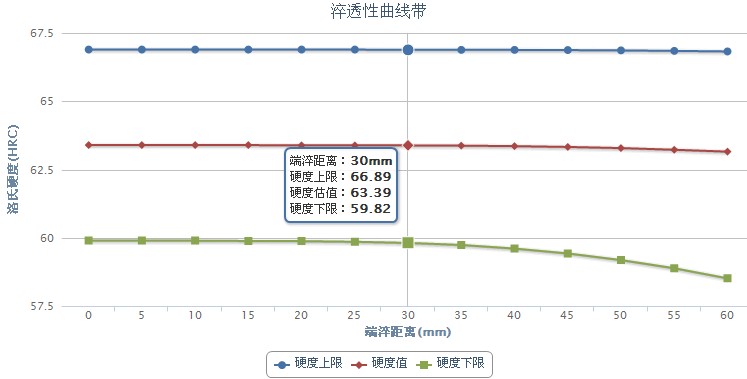

Cr4W2MoV模具鋼是高合金工具鋼和好耐磨、微變形冷作模具鋼，系我國自行研制的新型合金冷作模具鋼。該鋼是針對Cr12模具鋼的缺點而研制的一種代用鋼，具有良好的耐磨性和第二次硬化能力。該鋼的共晶碳化物顆粒細小，分布均勻，具有較高的淬透性淬硬性，以及較好的耐磨性尺寸穩(wěn)定性。但鋼的熱加工溫范圍較窄，變形抗力較大。為獲得≤255HBW的硬度，Cr4W2MoV模具鋼的等溫持續(xù)時間不能小于6~8h。淬硬深度：∮150mm×150mm，可內(nèi)外淬火，硬度達60HRC，空淬深度：40~50mm。
Cr4W2MoV模具鋼性能比較穩(wěn)定，其模具的使用壽命較Cr12模具鋼、Cr12MoV模具鋼有較大的提高。
Cr4W2MoV模具鋼的鍛造溫度范圍窄小，易于過熱、過燒。鍛裂。可按Cr12模具鋼的方法進行鍛造。∮98mm的淬火試樣，在980℃空冷淬火以后，其心部硬度達到58~60HRC，表面硬度達到63~67HRC。在溫度為1020℃時淬火、400℃回火韌性最好；在500~520℃回火1~3次以后，有較好的二次硬化性，韌性下降，抗彎強度呈現(xiàn)峰值，抗壓屈服強度比Cr12MoV鋼高10％左右。該鋼的淬火變形趨勢和Cr2系鋼相似，有較好的伸縮性。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼化學成分

鋼號	龍拓鋼號	C	Si	Mn	P	S	Cr	W	V	Mo
Cr4W2MoV	LT-Cr4W2MoV	1.12-1.25	0.4-0.7	≦0.40	≤0.03	≤0.03	3.50-4.0	1.9-2.6	0.8-1.1	0.8-1.2

國產(chǎn)模具鋼 Cr4W2MoV模具鋼物理性能

臨界點	Ac1	Ar1
溫度近似值（℃）	790	760

國產(chǎn)模具鋼 Cr4W2MoV模具鋼力學性能

序號	指標	范圍值	單位	說明
壓痕直徑為≥ 3.7mm時
1	布氏硬度W ( HBW )	≤ 269
淬火方式為油;淬火溫度為960 ~ 980oC時
1	洛氏硬度C ( HRC )	≥ 60

國產(chǎn)模具鋼 Cr4W2MoV模具鋼熱處理規(guī)范及組織

熱加工規(guī)范
開始溫度1050℃，終止溫度850℃。
毛坯等溫球化退火規(guī)范
（900±10）℃×3~4h，爐冷，（740±760）℃×6~8h，出爐空冷，硬度≤255HBW，共晶碳化物等級≤2級。
普通等溫退火規(guī)范
退火溫度（850±10）℃，等溫溫度（750±10）℃，出爐空冷。
普通淬火、回火規(guī)范
預熱溫度960~980℃，淬火溫度1020~1040℃，油冷，硬度60HRC，回火溫度280~300℃或500~540℃。
一次硬化規(guī)范
淬火溫度（970±10）℃，油冷，回火溫度200℃/500℃，硬度58~62HRC。
二次硬化規(guī)范
淬火溫度（1030±10）℃，油冷，回火溫度500~520℃，硬度61HRC。
高溫淬火﹢高溫回火工藝
1020~1040℃淬火，500~540℃×1h×3次回火。
具有耐磨性好、熱硬性好，尺寸穩(wěn)定性好及有利于化學熱處理。
分級淬火規(guī)范
960~980℃淬火，分級冷卻，280~320℃×1h×2次回火。
適合于要求強韌性好、變形要求嚴格的模具鋼。
金相組織：

Cr4W2MoV模具鋼

國產(chǎn)模具鋼 Cr4W2MoV模具鋼交貨狀態(tài)

鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應在合同注明。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼用途舉例

Cr4W2MoV模具鋼主要用途如下：
1）主要用于硅鋼片沖載模具。
2)該鋼可用于制作材料厚度﹥3mm的沖載模具復雜形狀的凸模、凹模、鑲塊，制作凸模時建議硬度58~62HRC，制作凹模時推薦硬度60~64HRC℃。
3)用于制作沖載模具中要求要耐磨、復雜形狀的凸模、凹模和鑲塊，制作凸模時建議硬度60~64HRC，制作凹模時建議硬度60~64HRC℃。
4）用于鋁件、銅件鋼件冷擠擠壓模的凹模，建議凹模硬度62~64HRC。
5）用于制作各種沖模、冷鐓模、落料模、拉深模、冷擠壓凹模和搓絲板等。
6）是成批或大生產(chǎn)批量冷沖模的基本鋼種。
7）對該鋼制冷鐓凹模采用變形正火處理＋等溫球化退火＋高溫淬火、高溫回火＋硫、碳、氮三元共滲的復合強韌性化處理新工藝，可在提高模具基體強韌性的基礎上，提高模具型腔表面層的硬度的耐磨性，有效地提高模具的使用壽命。
8）Cr4W3MoV鋼制凸模采用1020℃加熱，260℃×1h等溫淬火，220℃×1h×2次回火氣，硬度為58~59HRC。模具平均使用壽命898件。
9）鋼板彈簧沖孔凸模原使用Cr12MoV鋼，模具使用壽命為265件，而改用Cr4W2MoV鋼，凸模使用壽命491件，如對Cr4W2MoV鋼制凸模進行920℃×4b鹽浴滲釩，使用壽命可達845件。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼現(xiàn)貨規(guī)格

Cr4W2MoV模具鋼圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標訂做；
Cr4W2MoV模具鋼扁鋼：現(xiàn)貨充足，接受非標定做；
Cr4W2MoV模具鋼六角棒：現(xiàn)貨充足，接受非標訂做；
Cr4W2MoV模具鋼無縫管：現(xiàn)貨充足，接受非標訂做；
Cr4W2MoV模具鋼板材：毛板、精板規(guī)格齊全，現(xiàn)貨充足，接受非標訂做。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼相關產(chǎn)品

更多有關Cr4W2MoV模具鋼的精彩資訊歡迎關注龍拓金屬網(wǎng)，若果您對Cr4W2MoV模具鋼的價格、廠家、性能以及用途等還有其他問題，可在下方留言板塊留言，也可致電模具鋼聯(lián)系，獲得您想要的答案。

國產(chǎn)模具鋼 Cr4W2MoV模具鋼購買時所遇到的常見問題

•關于送貨的相關制度及規(guī)定

•產(chǎn)品購買后遇到問題怎么辦

•龍拓金屬付款方式

•如何實現(xiàn)在我司網(wǎng)站成功訂購產(chǎn)品
