免费萌白酱国产一区二区三区,欧洲丰满美熟女乱又伦AV

產(chǎn)品中心

聯(lián)系方式

銷售熱線：0512-50356649

圖文傳真：0512-50356649

經(jīng)理手機(jī)：15250223733

郵箱：15250223733@163.com

地址：江蘇省昆山市包家橋路271號

國產(chǎn)模具鋼

當(dāng)前位置：網(wǎng)站首頁 >產(chǎn)品中心 >模具鋼材 >國產(chǎn)模具鋼

所屬系列：國產(chǎn)模具鋼
產(chǎn)品名稱：5CrMnMo模具鋼
產(chǎn)品價(jià)格：電議
執(zhí)行標(biāo)準(zhǔn)：GB/T1299-2000
庫存數(shù)量：60T
產(chǎn)地廠家：寶鋼、東北特鋼、天工國際、長城特鋼
產(chǎn)品規(guī)格：5CrMnMo圓棒（毛棒/光棒）、5CrMnMo板材（毛板/光板）
產(chǎn)品用途：用于鋅、鋁、鎂機(jī)器合金壓鑄模、熱壓模、各種鍛模、塑料模具。

銷售熱線：0512-50356649

15250223733（微信同號）

在線咨詢：

在線訂購

產(chǎn)品描述

國產(chǎn)模具鋼 5CrMnMo模具鋼產(chǎn)品簡介

5CrMnMo模具鋼屬于國標(biāo)模具鋼。龍拓金屬模具鋼事業(yè)部專業(yè)提供5CrMnMo模具鋼，這款高韌性錘鍛5CrMnMo模具鋼一經(jīng)推出在市場反映度可謂相當(dāng)之高，真正的5CrMnMo模具鋼正品批發(fā)，真正的現(xiàn)貨零售。

國產(chǎn)模具鋼 5CrMnMo模具鋼產(chǎn)品特性

5CrMnMo模具鋼是高韌性錘鍛模具鋼和不含鎳的錘鍛模具鋼，該鋼具有良好的韌性、強(qiáng)度和高耐磨性，對回火脆性不敏感，淬透性好。淬火工藝對提高模具的強(qiáng)韌性、表面耐熱疲勞性及使用壽命有著重要的影響，鍛模淬火后可提高鍛模韌性和使用壽命。
5CrMnMo模具鋼正火可細(xì)化金相組織，改善力學(xué)性能，高溫回火可以降低鋼的硬度。高溫回火軟化工藝可作為小型熱作模塊鍛坯（厚度《300mm）,以及舊模具翻新前的軟化處理工序。5CrMnMo模具鋼的淬火溫度提高到900~95℃，可得到幾乎是單一的低碳馬氏體組織。膏劑硼鋁共滲處理可提高耐磨性。

國產(chǎn)模具鋼 5CrMnMo模具鋼化學(xué)成分

鋼號	龍拓鋼號	C	Si	Mn	P	S	Cr	Mo
5CrMnMo	LT-5CrMnMo	0.50 ~0.60	0.25~0.60	0.20~0.60	＜0.03	＜0.03	0.6-0.9	0.15-0.30

國產(chǎn)模具鋼 5CrMnMo模具鋼物理性能

5CrMnMo模具鋼臨界點(diǎn)溫度近似值如下：

臨界點(diǎn)	Ac1	Accm
溫度近似值(℃)	710	760

國產(chǎn)模具鋼 5CrMnMo模具鋼力學(xué)性能

抗拉強(qiáng)度 σb (MPa)：
條件屈服強(qiáng)度 σ0.2 (MPa)：
伸長率 δ5 (％)：
斷面收縮率 ψ (％)：
沖擊韌性值 αku (J/cm2)：
退火態(tài)，硬度241~197HBW；調(diào)質(zhì)態(tài)，硬度180~240HBW。

國產(chǎn)模具鋼 5CrMnMo模具鋼熱處理規(guī)范及組織

5CrMnMo模具鋼鍛坯高溫回火軟化規(guī)范：
回火溫度670~690℃，保溫4~6h,以5~10℃/hde 冷卻速度，緩慢冷卻至600℃以下，出爐空冷，硬度<241HBW。
5CrMnMo模具鋼冷壓毛坯軟化處理規(guī)范
軟化溫度740~760℃，保溫4~6h，以5~0℃/hde 冷卻速度，緩慢冷卻至600℃以下，出爐空冷。軟化處理后硬度由<255HBW降為207HBW。
5CrMnMo模具鋼正火規(guī)范
正火溫度870~890℃，外加680℃高溫回火，硬度<227HBW。
5CrMnMo模具鋼完全退火規(guī)范
退火溫度840~860℃，保溫5~6h,爐冷至500℃以下，出爐空冷，硬度<241HBW。
5CrMnMo模具鋼正火+高溫回火
正火（840±0）℃×5~6h,空冷；高溫回火（670±10）℃×2~3h,空冷，硬度270HBW。該工藝可用來代替退火，縮短了生產(chǎn)周期，便于連續(xù)作業(yè)。
5CrMnMo模具鋼返修及翻新模具退火規(guī)范
退火溫度650~700℃，保溫1~3h，空冷。
5CrMnMo模具鋼普通淬火規(guī)范
淬火溫度820~850℃，油淬。
5CrMnMo模具鋼淬火、回火規(guī)范
淬火溫度870~890℃，油淬，硬度52~58HEC。回火規(guī)范如下：
1）小型鍛模：回火溫度490~510℃，硬度41~47HRC；小型鍛模模尾：回火溫度600~660℃，硬度35~39HRC。
2）大型鍛模：回火溫度520~540℃，硬度38~39HRC；大型鍛模模尾：回火溫度620~640℃，硬度34~37HRC。

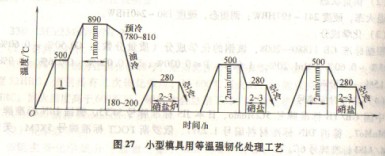

5CrMnMo模具鋼貝氏體等溫強(qiáng)韌化處理
在硝鹽爐中進(jìn)行多次等溫，需要有較大型的硝鹽槽，適用于小型模具。

5CrMnMo模具鋼
金相組織：

國產(chǎn)模具鋼 5CrMnMo模具鋼交貨狀態(tài)

鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應(yīng)在合同注明。

國產(chǎn)模具鋼 5CrMnMo模具鋼用途舉例

5CrMnMo模具鋼用于鋅、鋁、鎂機(jī)器合金壓鑄模、熱壓模、各種鍛模、塑料模具。

國產(chǎn)模具鋼 5CrMnMo模具鋼現(xiàn)貨規(guī)格

5CrMnMo模具鋼圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標(biāo)訂做；
5CrMnMo模具鋼扁鋼：現(xiàn)貨充足，接受非標(biāo)定做；
5CrMnMo模具鋼六角棒：現(xiàn)貨充足，接受非標(biāo)訂做；
5CrMnMo模具鋼無縫管：現(xiàn)貨充足，接受非標(biāo)訂做；
5CrMnMo模具鋼板材：毛板、精板規(guī)格齊全，現(xiàn)貨充足，接受非標(biāo)訂做。

國產(chǎn)模具鋼 5CrMnMo模具鋼相關(guān)產(chǎn)品

10CrMnMo7模具鋼；

5XгМ模具鋼；

6G模具鋼。

更多精彩資訊歡迎咨詢模具鋼或來電來函洽談咨詢。

國產(chǎn)模具鋼 5CrMnMo模具鋼購買時(shí)所遇到的常見問題

•關(guān)于送貨的相關(guān)制度及規(guī)定
