- 模具鋼
- S136模具鋼
- 電議
- ASSAB
- 11T
- 瑞典一勝百
- 60*410
- 耐腐蝕塑膠模具
銷售熱線：0512-50356649
15250223733（微信同號）
在線咨詢：
產(chǎn)品中心
聯(lián)系方式
銷售熱線：0512-50356649
圖文傳真：0512-50356649
經(jīng)理手機：15250223733
地址：江蘇省昆山市包家橋路271號
最新資訊
+ MORE最新文摘
+ MORE最新產(chǎn)品
+ MORE瑞典一勝百模具鋼
當前位置：網(wǎng)站首頁 >產(chǎn)品中心 >模具鋼材 >瑞典一勝百模具鋼
產(chǎn)品描述
 瑞典一勝百(ASSAB)模具鋼 S136產(chǎn)品簡介 |
||||||||||||||||||||||||
| STAVAX ESR(S-136)為高級不銹工具鋼，來自瑞典一勝百模具鋼。龍拓金屬主營S136模具鋼包括S136板材，S136棒材，歡迎來電咨詢。 | ||||||||||||||||||||||||
|
瑞典一勝百(ASSAB)模具鋼 S136產(chǎn)品特性 |
||||||||||||||||||||||||
| S136模具鋼經(jīng)爐外精煉（VD）+電渣重熔精煉（ESR）,組織更純潔細微，具備以下的特性：優(yōu)良的耐腐蝕性；優(yōu)良的拋光性；優(yōu)良的耐磨性；優(yōu)良的機械加工性；淬火時具有優(yōu)良的穩(wěn)定性。 綜合以上優(yōu)點，使得S136具有卓越的生產(chǎn)特性。又因為S136優(yōu)良的耐腐蝕性，使得其在塑膠模具中益處頗多：較低的維修費用，模具經(jīng)過長期使用后，模穴表面仍然維持原先的光滑狀態(tài)。模具在潮濕的環(huán)境下操作或存放時、不需要特別的保護；較低的生產(chǎn)成本，由于模具冷卻水道不受腐蝕的影響（不象普通模具鋼），熱傳導特性、冷卻效率在模具生命期中均保持穩(wěn)定，確保了模具恒久不變的成形時間。上述的好處結(jié)合STAVAX ESR(S-136)的高耐磨性，提供低維修費和高壽命的模具，達到最佳的經(jīng)濟效益。同時STAVA X ESR(S-136)經(jīng)過"電渣重熔法（ESR）"精煉，具備純凈而細微的組織。 |
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136化學成分 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136力學性能 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136物理性能 |
||||||||||||||||||||||||
|
淬火回火至 50 HRC
|
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136熱處理規(guī)范及組織 |
||||||||||||||||||||||||
|
軟化退火： 在保護狀態(tài)下，加熱至890℃均溫后，于爐中以每小時20℃冷卻至850℃，再以每小時10℃冷卻至700℃接著再置于空氣中冷卻。 去應力退火： 粗加工后，必須加熱至650℃均溫2小時后，緩慢冷卻至500℃，然后置于空氣中冷卻。 淬火： 預熱溫度600–850°C.奧氏體化溫度：1020-1050℃，通常采用1020-1030℃。

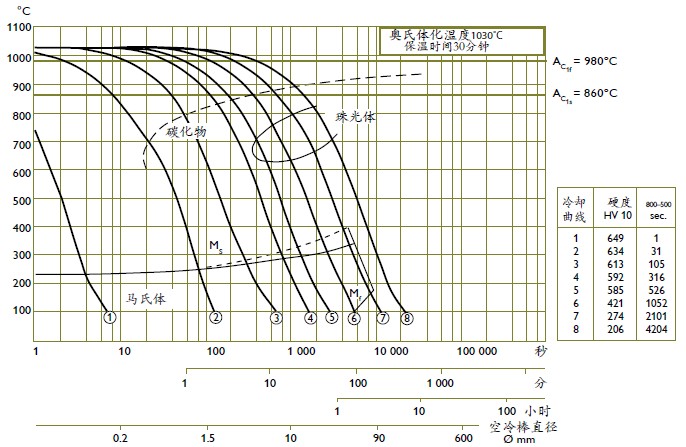

保溫時間 = 當鋼材的表面及中心達到一致的淬火溫度后開始計時;在奧氏體化過程中要加以保護避免脫碳及氧化發(fā)生 CCT 圖 奧氏體化溫度 1030°C. 保溫30分鐘.

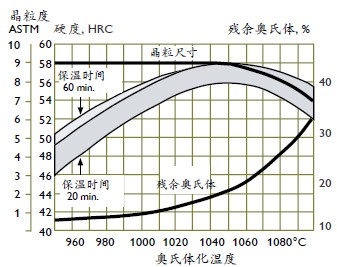

硬度,晶粒度及殘余奧氏體含量隨淬火溫度的變化：

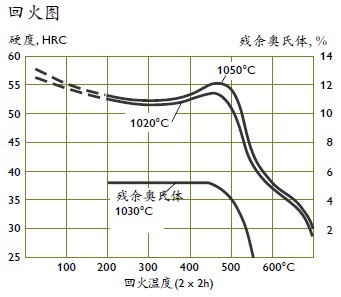

淬火介質(zhì)： 足夠正壓的真空氣冷 高速氣體/循環(huán)氣氛 流態(tài)爐或鹽浴爐250－550℃分級淬火后在 空氣中風冷 溫油，大約80℃ 為使模具達到最適當?shù)奶匦裕谀＞叩淖冃纬潭瓤山邮艿臈l件下，冷速越快越好。于真空爐中熱處理時推薦使用4-5bar的氣壓。模具冷卻至50-70℃應立即回火。 回火 參照回火曲線圖按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為250℃.作為例外,當模具較小且形狀簡單時,同時要求52-54HRC的硬度,可選用最低 180°C的回火溫度.
|
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136交貨狀態(tài) |
||||||||||||||||||||||||
| 鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應在合同注明。 | ||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136用途舉例 |
||||||||||||||||||||||||
|
s136主要用于耐腐蝕、銹蝕對使用有腐蝕性的PVC、醋酸鹽類等注模原料或必須在潮濕的環(huán)境下工作及存放的模具。耐磨性在使用磨耗較大的注模材料（包括熱固性射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器皿等。高光滑度的表面生產(chǎn)光學產(chǎn)品，如照相機、太陽眼鏡、化學儀器及塑料制品等。 S136硬度適用參考：
|
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136現(xiàn)貨規(guī)格 |
||||||||||||||||||||||||
| S136圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標訂做； S136扁鋼：現(xiàn)貨充足，接受非標定做； S136六角棒：現(xiàn)貨充足，接受非標訂做； S136無縫管：現(xiàn)貨充足，接受非標訂做； S136板材：熱板、冷板規(guī)格齊全，現(xiàn)貨充足，接受非標訂做。 |
||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136牌號對照 |
||||||||||||||||||||||||
| 德國布德魯斯模具鋼：1.2083模具鋼。 | ||||||||||||||||||||||||
| 瑞典一勝百(ASSAB)模具鋼 S136購買時所遇到的常見問題 |
||||||||||||||||||||||||
相關文章推薦
- [2013-07-05]? 國產(chǎn)S136和進口S136硬度各能達到多少
- [2013-06-23]? S136模具鋼的化學成分
- [2013-06-04]? s136是什么材料
- [2013-05-30]? S136模具鋼熱處理后硬度能達到多少度
- [2013-04-08]? 718H模具鋼和S136模具鋼的區(qū)別
最新評論
你好！材料的熱處理硬度材料適用的詳細信息以及材料的市場最新行情價格都已直接發(fā)送至你的郵箱，請注意查收～謝謝
你好！該材料報價以及材料分析作用性能等等已經(jīng)直接發(fā)送至你的郵箱注意查收 謝謝
您好，有關S136模具鋼價格已經(jīng)發(fā)送至您的郵箱，請注意查收。
您好！S136圓棒價格已發(fā)送郵箱，請查收。
