大家都知道，VANADIS-10模具鋼是一款介于冷作模具鋼和高速鋼之間的一款材料，那么對(duì)VANADIS-10模具鋼熱處理規(guī)范，VANADIS-10模具鋼熱處理工藝，大家又了解多少呢？讓龍拓小李為您簡(jiǎn)單介紹下吧。

VANADIS-10模具鋼軟性退火：
在保護(hù)氣氛中加熱到900°C均熱后，以每小時(shí)10°C爐冷至750°C，然后空冷。

VANADIS-10模具鋼消除應(yīng)力：
模具經(jīng)粗加工后，應(yīng)加熱至650°C，均熱保溫兩個(gè)小時(shí)，緩慢冷卻至500°C，然后空冷。

VANADIS-10模具鋼淬火：
預(yù)熱溫度: 600-700°C
奧氏體化溫度:1020-1100°C
保溫時(shí)間:30分鐘
保溫時(shí)間=模具加熱到奧氏體化溫度整體均熱后的持續(xù)時(shí)間。保溫低于30分鐘會(huì)使硬度降低。模具在淬火過程中必須加以保護(hù)防止氧化脫碳。
淬火介質(zhì)：
壓力空氣/氣體
真空爐(氣體壓力2-5bar)
鹽浴和流態(tài)爐中在500-550°C分級(jí)淬火
鹽浴和流態(tài)爐中在200-350°C，推薦350°C
注1: 當(dāng)溫度降至50-70°C時(shí)應(yīng)立即回火。
注2: 為獲得最佳的性能，模具應(yīng)在允許范圍內(nèi)的快速冷卻。
注3: 截面〉50mm的模具應(yīng)在壓力氣體中淬火。如在空氣中淬火會(huì)使硬度降低。

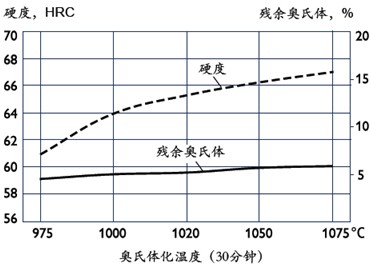

硬度，殘余奧氏體與奧氏體化溫度關(guān)系圖：

VANADIS-10模具鋼回火：

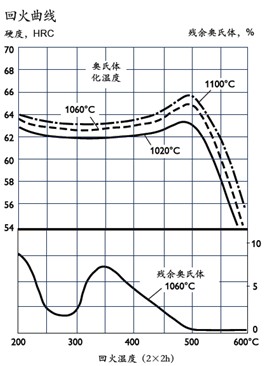

根據(jù)所需硬度在回火曲線上選擇回火溫度。至少回火兩次，之間應(yīng)冷卻到室溫。最低回火溫度為180°C。最低保溫時(shí)間為2小時(shí)。在1100°C或更高溫度下淬火，為降低殘余奧氏體量，V10的回火溫度不小于525°C。
