5CRNIMO模具鋼為熱作模具鋼，這個(gè)大家都知道了，今天我們來(lái)講講5CRNIMO熱處理規(guī)范，其中包括淬火、退火等知識(shí)。

        5CRNIMO模具鋼的復(fù)合等溫處理

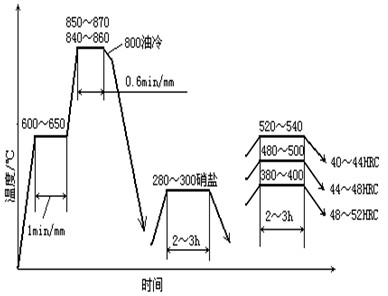

        5CRNIMO模具鋼按規(guī)定淬火時(shí)候，為了防止變形開(kāi)裂，出油溫度通常為150-200℃，僅低于鋼的MS點(diǎn)，此事工作的心部仍處于過(guò)冷奧氏體狀態(tài)。在隨后及時(shí)進(jìn)行的回火過(guò)程中，這樣的心部組織有可能轉(zhuǎn)變?yōu)樯县愂象w組織，使熱鍛模的韌性變差，使用壽命不高。針對(duì)這一問(wèn)題，采用如圖的復(fù)合鄧文處理可取的明顯的效果。

        5CRNIMO模具鋼的高溫淬火處理

        5CRNIMO模具鋼按常規(guī)工藝加熱淬火后，獲得片狀馬氏體和板條馬氏體的混合物組織。將其淬火溫度分別提高到950℃和900℃，可獲得以板條馬氏體為主的淬火組織，并提高鋼的淬透性，使模具具有高的強(qiáng)度、塑性和斷裂韌性。過(guò)去一般認(rèn)為提高淬火溫度將導(dǎo)致晶粒長(zhǎng)達(dá)而降低鋼的沖擊韌度，但實(shí)踐證明，熱沖壓、熱擠壓和壓力機(jī)鍛造時(shí)，模具所受的沖擊載荷并不很大，遠(yuǎn)小于錘鍛，所以鋼的沖擊韌度稍微有所降低并不引起早起斷裂。相反，由于采用高溫淬火后，鋼的強(qiáng)度、熱硬性、熱穩(wěn)定性、斷裂韌性、熱疲勞性均有明顯增加，都會(huì)使熱作模具鋼的壽命有效提高。

        鍛?；鼗鹨?guī)范：


        小型鍛模：回火溫度490-510℃，硬度44-47HRC。小型鍛模模尾：620-640℃，硬度34-37HRC。


        中型鍛模：回火溫度520-540℃，硬度38-42HRC。中型鍛模模尾：620-640℃，硬度34-37HRC。


        大型鍛模：回火溫度560-580℃，硬度34-37HRC。小型鍛模模尾：640-660℃，硬度30-35HRC。

        鍛坯高溫回火軟化規(guī)范：溫度670-690℃，保溫時(shí)間8-10h，隨爐降溫到600℃，出爐空冷。處理后硬度為最高241HBS。

        正火規(guī)范：溫度870-890℃，外加680℃高溫回火，處理后硬度最高227HBS。

        冷壓毛坯軟化處理規(guī)范：溫度740-760℃，保溫時(shí)間4-6h，以5-10℃/h的冷卻速度，緩慢冷卻至最高600℃，出爐空冷。處理前硬度最高為255HBS，處理后硬度最高207HBS。

        5CRNIMO模具鋼退火工藝

        采用完全退火或等溫退火，退火工藝曲線如圖所示。退火組織為片狀或粒狀珠光體+少量碳化物：主要為（Fe,M)3C，也有少量M23C6, M6C, MC。

        1.大型模具淬火加熱溫度采用上限值，小模具（邊長(zhǎng)在200～300mm以下）采用下限值；

        2.為了避免錘鍛模在淬火時(shí)產(chǎn)生大的應(yīng)力和應(yīng)變，從830～860℃加熱后，先在空氣中預(yù)冷到750～780℃，然后再油冷到150～180℃左右，取出并立即回火；

        3.對(duì)大型模具應(yīng)先放在600～650℃的加熱爐中預(yù)熱，熱透后再使?fàn)t溫升高；為了加熱的更好， 要將模具放在高60～100mm的墊板上加熱。本文由模具鋼專業(yè)供應(yīng)商—昆山市龍拓金屬制品有限公司（www.suzpack.cn）10月03日訊。

    更多詳情請(qǐng)撥打咨詢熱線0512-87885994,87885997與昆山市龍拓金屬制品有限公司客服聯(lián)系，以更多、更快、更及時(shí)地了解到諸如cr12mov模具鋼、P20模具鋼、H13模具鋼等國(guó)產(chǎn)模具鋼價(jià)格行情，或者來(lái)自日本日立模具鋼材SKD11模具鋼、SKD61模具鋼最新材料資訊，也能掌握到瑞典一勝百s136模具鋼、日本大同DC53模具鋼、NAK80模具鋼等有關(guān)熱處理、應(yīng)用、價(jià)格等模具鋼材一線資訊。
