在建筑工程中，工字鋼的使用率非常高。工字鋼英文名稱為steel I-beam，很顯然，工字鋼是一款斷面形狀為工字形的型鋼。工字鋼分普通工字鋼和輕型工字鋼，H型鋼三種。

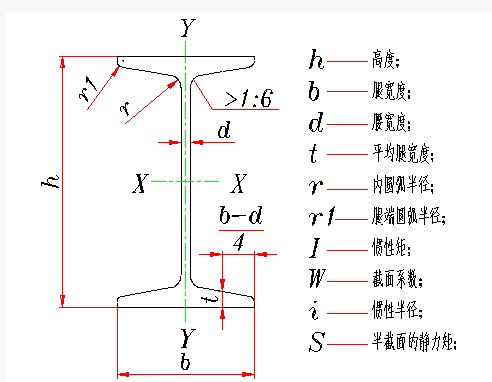

普通工字鋼和輕型工字鋼的翼緣由根部向邊上逐漸變薄的，有一定的角度，普通工字鋼和輕型工字鋼的型號是用其腰高厘米數的阿拉伯數字來表示，腹板、翼緣厚度和翼緣寬度不同其規格以腰高( h)×腿寬×腰厚的毫數表示，如“普工160×88×6”，即表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的普通工字鋼。
“輕工160×81×5”，即表示腰高為160毫米，腿寬為81毫米，腰厚為5毫米的輕型工字鋼。普通工字鋼的規格也可用型號表示，型號表示腰高的厘米數，如普工16#。腰高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加a b c 予以區別，如普工32#a、32#b、32#c等。熱軋普通工字鋼的規格為10-63#。經供需雙方協議供應的熱軋普通工字鋼規格為12-55#。
在龍拓金屬擴展工字鋼業務開始，經常有客人對工字鋼的規格、每米重量沒有一個概念，造成在理算自己所需要的規格、重量等的時候，往往發生一些不必要的錯誤。為了方便客戶，也是特地歸納下表方便客戶查閱，該表提供了工字鋼規格、工字鋼截面面積以及工字鋼重量等信息，如若有不足的地方，歡迎大家提供寶貴的意見。
|
工字鋼型號 |
尺寸 |
截面面積（cm2） |
重量（kg/m） |
||
|
高度 |
腿寬 |
壁厚 |
|||
|
10 |
100 |
68 |
4.5 |
14.3 |
11.2 |
|
12 |
120 |
74 |
5.0 |
17.8 |
14.0 |
|
14 |
140 |
80 |
5.5 |
21.5 |
16.9 |
|
16 |
160 |
88 |
6.0 |
26.1 |
20.5 |
|
18 |
180 |
94 |
6.5 |
30.6 |
24.1 |
|
20A |
200 |
100 |
7.0 |
35.5 |
27.9 |
|
20B |
200 |
102 |
9.0 |
39.5 |
31.1 |
|
22A |
220 |
110 |
7.5 |
42.0 |
33.0 |
|
22B |
220 |
112 |
9.5 |
46.4 |
36.4 |
|
24A |
240 |
116 |
8.0 |
47.7 |
37.4 |
|
24B |
240 |
118 |
10.0 |
52.6 |
41.2 |
|
27A |
270 |
122 |
8.5 |
54.6 |
42.8 |
|
27B |
270 |
124 |
10.5 |
60.0 |
47.1 |
|
30A |
300 |
126 |
9.0 |
61.2 |
48.0 |
|
30B |
300 |
128 |
11.0 |
67.2 |
52.7 |
|
30C |
300 |
130 |
13.0 |
73.4 |
57.4 |
|
36A |
360 |
136 |
10.0 |
76.3 |
59.9 |
|
36B |
360 |
138 |
12.0 |
83.5 |
65.6 |
|
36C |
360 |
140 |
14.0 |
90.7 |
71.2 |
|
40A |
400 |
142 |
10.5 |
86.1 |
67.6 |
|
40B |
400 |
144 |
12.5 |
94.1 |
73.8 |
|
40C |
400 |
146 |
14.5 |
102 |
80.1 |
